產品說明

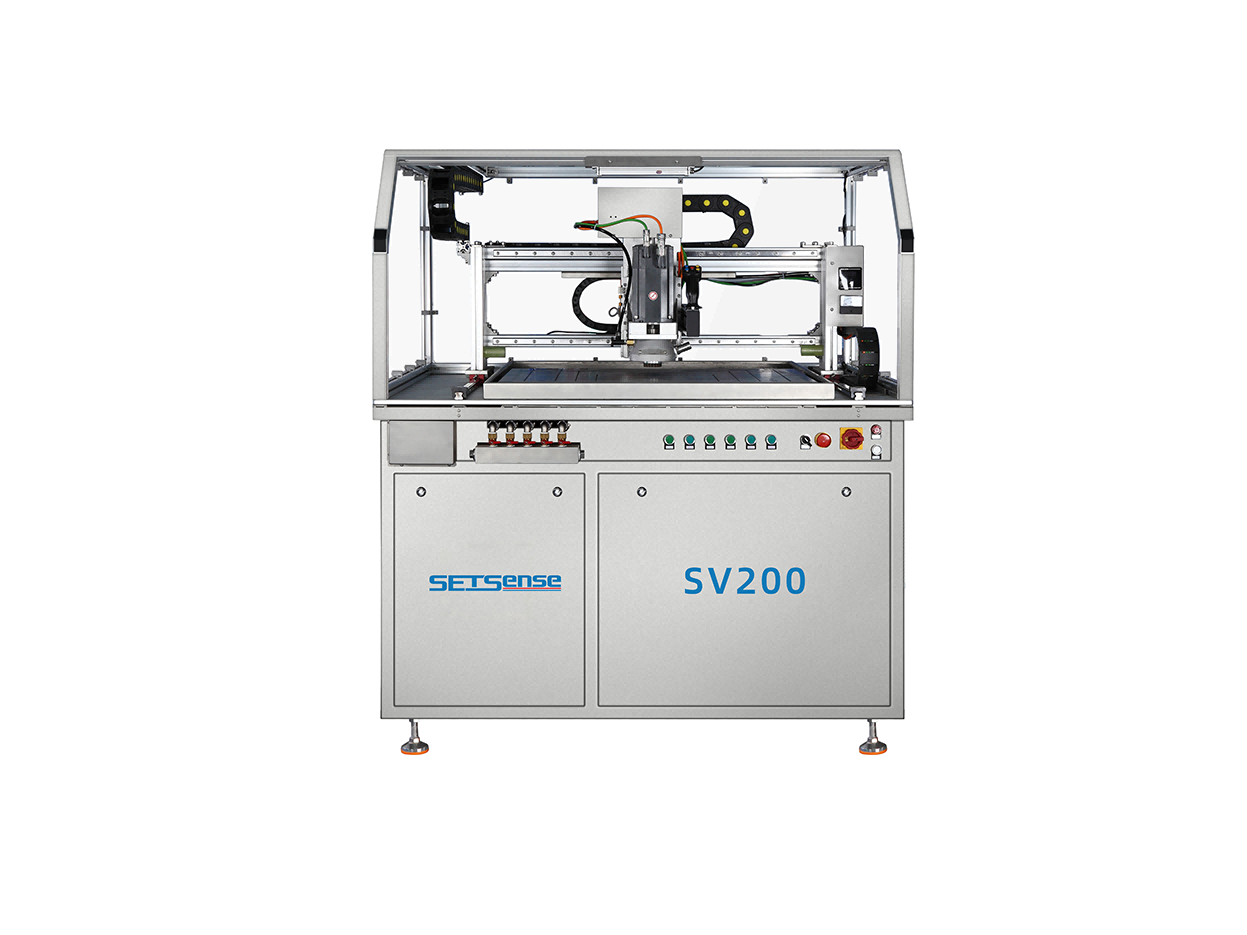

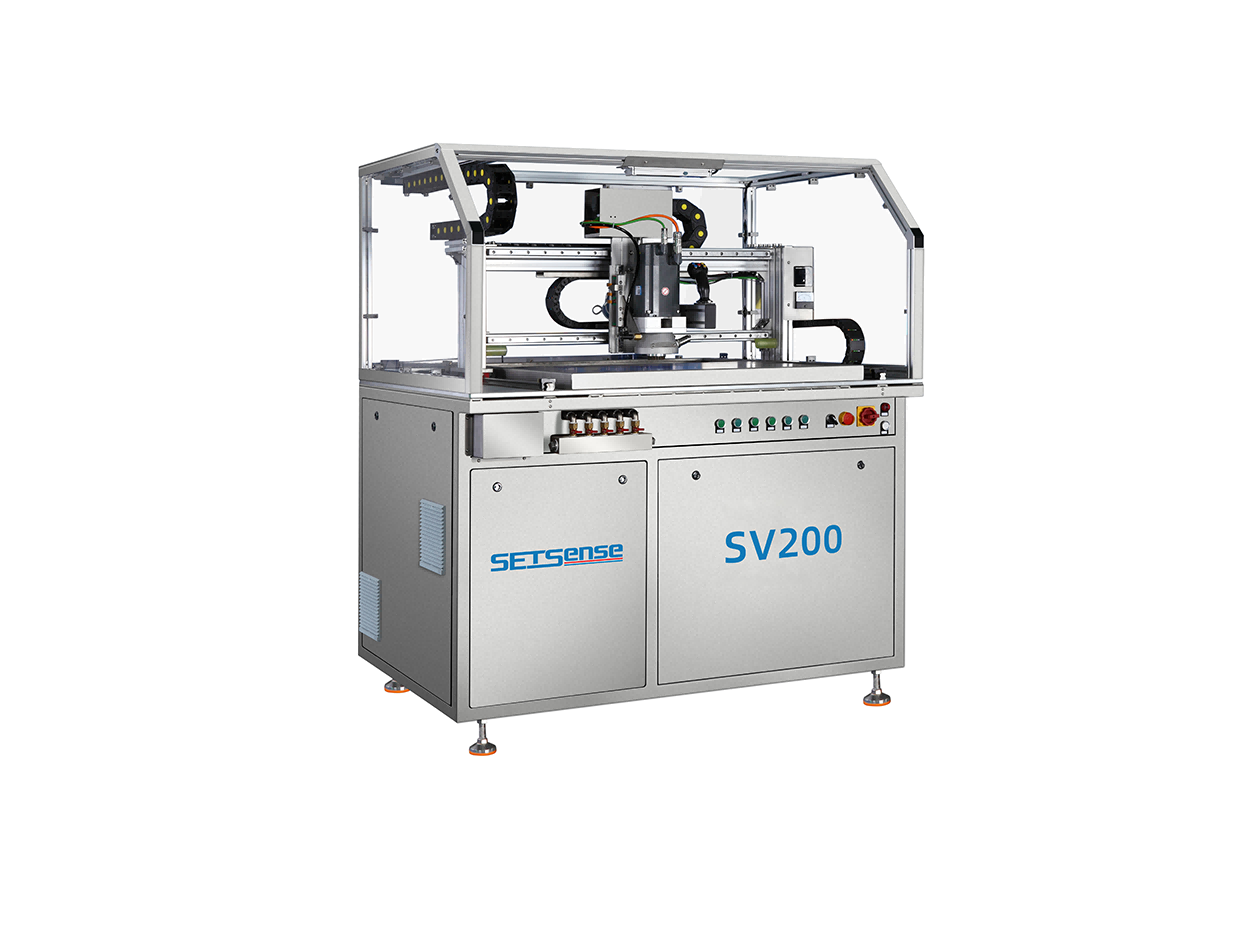

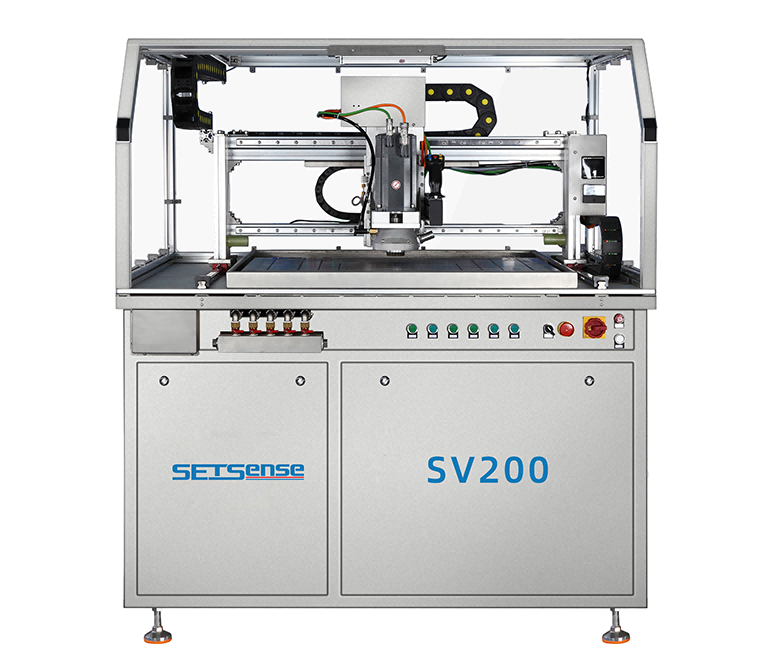

專為PCB板研磨后的殘余打磨而設計，利用真空吸附技術，將PCB板固定在臺面上，手動拉動研磨頭部到特定位置并帶動其旋轉，以便對PCB板進行局部打磨。
產品特點
★研磨區域（大?。┖途瓤煽焖偾袚Q；
★輕松切換干磨/濕磨模式；
★取代傳統人工打磨，精準把控銅厚精度；
★高精度數字電流表上準確顯示研磨電流。
產品規格
設備尺寸 | 1808*1434*1815mm |
生產板尺寸 | Min:12*14In(304.8*356mm) Max:21*30In(536*762mm) |
基板厚度 | 0.3-15mm |
研磨精度 | 0.25mil（Max） |
研磨頭轉速 | 1000/2000/3000rpm |
工作高度 | 1125mm |
補水管口徑 | 20mm（4分管/4-point pipe） |
公用需求
電力需求 | |
電 | AC380V;3P+N+PE,50HZ |
功率 | 5KW |
必要的氣壓量 | ≥0.6MPA;φ8mm(干燥空氣） |
建議機臺周圍空間 | 800mm |
機臺重量 | 675KG |
設備安裝環境（溫濕度及無塵要求） | 無塵室或潔凈室 溫度要求：22±2℃ 濕度要求：50±5% |
